Volkswagen ID.4: Montaje de un sistema portante trasero o de un portabicicletas en elenganche para remolque

Los sistemas portantes traseros son, p. ej., portabicicletas o cajas multiusos que se montan en el enganche para remolque.

Utilice únicamente sistemas portantes traseros que hayan sido previstos por el fabricante correspondiente para el modelo de vehículo, el año de modelos y la versión del vehículo en cuestión → .

Volkswagen recomienda utilizar recambios y accesorios originales Volkswagen, que se pueden adquirir en los concesionarios de la marca.

Monte el sistema portante trasero conforme a las instrucciones de montaje del fabricante.

Carga máxima del sistema portante trasero

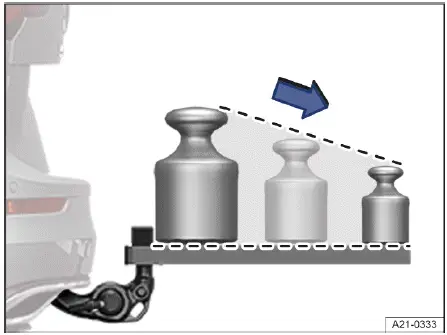

Fig. 1 Reparto recomendado del peso en el sistema portante trasero.

La capacidad de carga resulta del peso del sistema portante trasero y del de la carga transportada encima.

La capacidad de carga máxima recomendada del sistema portante trasero montado en el enganche para remolque puede ser diferente de la carga vertical máxima sobre el acoplamiento específica del vehículo.

Sin embargo, no está permitido superar la carga vertical máxima autorizada sobre el dispositivo de remolque (que depende del modelo).

La capacidad de carga se reduce debido al efecto palanca que se produce cuanto más lejos está el sistema portante del cabezal esférico.

Coloque los objetos pesados lo más cerca posible del enganche para remolque→ fig. 1.

Capacidad de carga máxima en función del vehículo

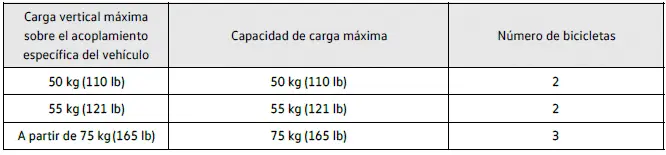

Para conocer la capacidad de carga recomendada para su vehículo, compruebe cuál es la carga vertical máxima sobre el acoplamiento del mismo. A continuación puede consultar la capacidad de carga en la siguiente tabla. Conforme a la directriz UN-R-55, Volkswagen recomienda no montar más bicicletas de las indicadas en el sistema portante trasero.

Voladizo máximo de la carga del sistema portante trasero

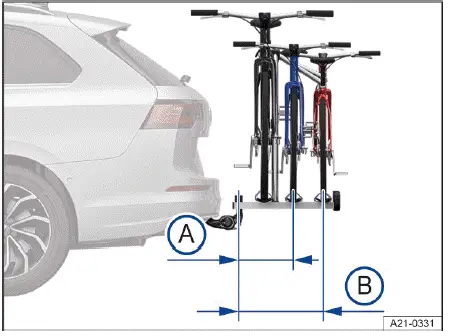

Fig. 2 Representación esquemática del voladizo máximo de la carga en un portabicicletas para dos o tres bicicletas.

1. Con hasta 55 kg (121 lb) de capacidad de carga: 500 mm (aprox. 19,7 in)
2. Con 75 kg (165 lb) de capacidad de carga: 700 mm (aprox. 27,6 in)

El voladizo máximo no deberá superar, en el caso de los portabicicletas de dos bicicletas, los 500 mm (a prox. 19,7 in) desde el centro del cabezal esférico hasta el centro del carril del último soporte → fig. 2 A. En el caso de los portabicicletas de tres bicicletas, no está permitido superar los 700 mm  (aprox. 27,6 in) → fig. 2 B.

ADVERTENCIA

La utilización incorrecta de un sistema portante trasero montado en el enganche para remolque puede provocar accidentes y lesiones graves o mortales.

• Asegúrese de que el sistema portante sea adecuado para su vehículo.
• Lea y tenga siempre en cuenta las instrucciones de montaje del fabricante del sistema portante trasero.
• No fije nunca un sistema portante trasero en el enganche para remolque por debajo del cabezal esférico. El sistema podría resbalar debido a la forma del enganche.

Volkswagen recomienda retirar, en la medida de lo posible, todos los accesorios de la carga fijada en el sistema portante antes de emprender la marcha. Estos accesorios pueden ser, p. ej., cestas y alforjas, sillitas para niños o baterías. De este modo mejora la aerodinámica y el centro de gravedad del sistema portante trasero.

Introducción al tema

En función del modelo, el vehículo puede estar diseñado para el montaje de un portaequipajes de techo.

Con un portaequipajes de techo se pueden transportar objetos voluminosos sobre el techo del vehículo.

Si no está seguro de si el vehículo está diseñado para el montaje de un portaequipajes de techo, consúltelo en un taller especializado debidamente cualificado. Volkswagen recomienda un concesionario Volkswagen.

Utilice únicamente portaequipajes de techo autorizados por Volkswagen para este vehículo.

Si el vehículo no está homologado para la utilización de un portaequipajes de techo, no utilice ninguno ni monte ninguno posteriormente.

ADVERTENCIA

Cuando se transporta carga voluminosa, pesada, larga o plana en el portaequipajes de techo, las propiedades de marcha del vehículo y la aerodinámica varían debido al desplazamiento del centro de la gravedad y a la mayor superficie expuesta al viento. Esto puede causar accidentes y lesiones graves o mortales.

• Fije siempre correctamente la carga con correas de amarre, cintas de fijación o cintas de sujeción adecuadas y en buen estado.
• Evite maniobras bruscas y frenazos.
• Adapte siempre la velocidad y el estilo de conducción a las condiciones de visibilidad, climatológicas, de la calzada y del tráfico.

ADVERTENCIA

Si el vehículo no está homologado para la utilización de un portaequipajes de techo o se monta un portaequipajes de techo no autorizado para el vehículo, este podría soltarse durante la marcha y caerse del techo del vehículo. Esto puede causar accidentes y lesiones graves o mortales.

• Utilice solo portaequipajes de techo que hayan sido autorizados por Volkswagen para este vehículo.
• No monte ningún portaequipajes de techo si el vehículo no está homologado para ello.

AVISO

La fijación de un portaequipajes de techo, sea del tipo que sea, en vehículos que no estén homologados para la utilización de dichos portaequipajes puede provocar daños considerables.

• No monte ningún portaequipajes de techo si el vehículo no está homologado para ello.

Circular con un portaequipajes de techo montado aumenta la resistencia que ofrece el aire al avance del vehículo y, con ello, el consumo de energía del sistema de propulsión eléctrica. La posible autonomía del vehículo se reduce de este modo considerablemente. Esto rige para todo tipo de portaequipajes de techo y para los objetos que se transporten sobre ellos, como bicicletas y esquís.
