Volkswagen ID.4: Cotas y puntos de fijación para el montaje posterior de un dispositivo deremolque

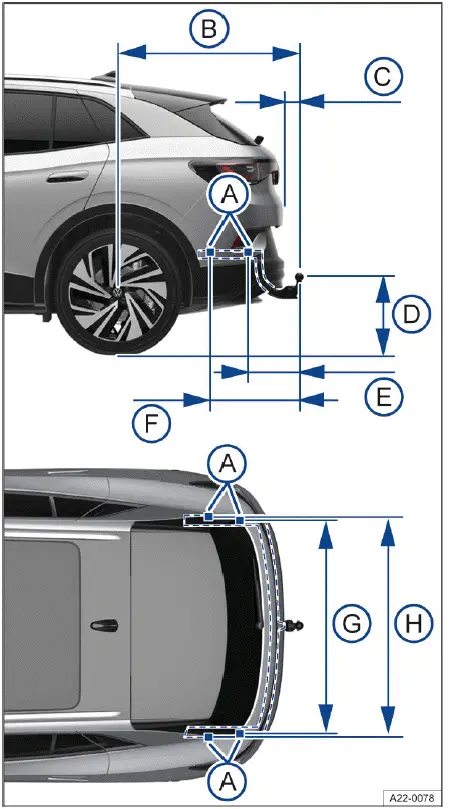

Fig. 1 Cotas y puntos de fijación para el montaje posterior de un dispositivo de remolque.

Si se monta posteriormente un dispositivo de remolque, habrá que tener siempre en cuenta las cotas de distancia → fig. 1. La distancia entre el centro del enganche para remolque y la calzada D no deberá ser nunca inferior ni superior a la mínima indicada. Esto rige también con el vehículo a plena carga, incluyendo la carga vertical máxima sobre el acoplamiento.

1. Puntos de fijación
2. 1045 mm (aprox. 41,1 in)
3. Mín. 65 mm (aprox. 2,6 in)
4. 350 a 420 mm (aprox. 13,8 a 16,5 in)
5. 357 mm (aprox. 14 in)
6. 577 mm (aprox. 22,7 in)
7. 994 mm (aprox. 39,1 in)
8. 998 mm (aprox. 39,3 in)

Volkswagen recomienda acudir a un taller especializado debidamente cualificado para el montaje posterior de un dispositivo de remolque. Puede que sea necesario, p. ej., adaptar el sistema de refrigeración o colocar chapas de protección térmica. Volkswagen recomienda un concesionario Volkswagen.

El dispositivo de remolque se tiene que montar conforme a las instrucciones de montaje del mismo.

El dispositivo de remolque desmontable montado posteriormente no deberá tapar la matrícula ni el sistema de alumbrado de la parte trasera del vehículo. Tenga en cuenta las disposiciones específicas del país en cuestión relativas a la utilización de un dispositivo de remolque.

Debido a las disposiciones legales y técnicas existentes, el vehículo puede no estar homologado, en función del país en cuestión, para la conducción con remolque.

En este caso, tampoco está permitido montar posteriormente un dispositivo de remolque.

Si tiene preguntas sobre el montaje posterior de un dispositivo de remolque, diríjase a un taller especializado debidamente cualificado. Volkswagen recomienda un concesionario Volkswagen.

ADVERTENCIA

Si se conectan los cables de manera inadecuada o incorrecta, podrían producirse fallos en todo el sistema electrónico del vehículo, así como accidentes y lesiones graves o mortales.

• No conecte nunca el sistema eléctrico del remolque directamente a las conexiones eléctricas de los grupos ópticos traseros ni a otras fuentes de alimentación inapropiadas.
• Utilice únicamente conectores adecuados para conectar el remolque.
• Acuda a un taller especializado debidamente cualificado para el montaje posterior de un dispositivo de remolque.

  Volkswagen recomienda un concesionario Volkswagen.

ADVERTENCIA

Si el dispositivo de remolque está montado incorrectamente o no es el adecuado, el remolque podría soltarse del vehículo tractor durante la marcha y provocar accidentes y lesiones graves o mortales.

• Encargue todos los trabajos necesarios en el dispositivo de remolque o el montaje posterior de uno solamente a un taller especializado debidamente cualificado. Volkswagen recomienda un concesionario Volkswagen.

Utilice únicamente dispositivos de remolque que hayan sido previstos por el fabricante correspondiente para el modelo de vehículo, el año de modelos y la versión del vehículo en cuestión.

Volkswagen recomienda utilizar recambios y accesorios originales Volkswagen, que se pueden adquirir en los concesionarios de la marca.

Problemas y soluciones

Enganche del dispositivo de remolque sin bloquear

El testigo de control se enciende en amarillo.

1. No utilice el dispositivo de remolque. Compruebe el bloqueo del dispositivo de remolque (→ Enganche para remolque eléctrico).

2. Si el problema persiste, acuda a un taller especializado debidamente cualificado. Volkswagen recomienda un concesionario Volkswagen.
