Volkswagen ID.4: Montar y desmontar la red de separación detrás de los asientos delanteros

La red de separación puede ayudar a impedir que los objetos que se lleven sueltos en el maletero salgan lanzados hacia el habitáculo, p. ej., en caso de frenazo.

La red de separación se puede montar detrás del asiento trasero (→ Red de separación detrás del asiento trasero) o de los asientos delanteros → fig. 1.

Montar la red de separación

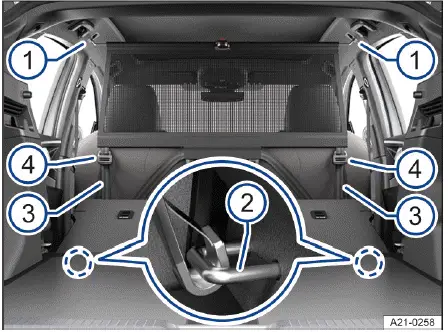

Fig. 1 En el maletero: montaje de la red de separación detrás de los asientos delanteros.

1. Alojamientos en el techo
2. Argollas de fijación para enganchar el gancho de sujeción
3. Cintas de fijación
4. Hebillas

1. Saque la red de su bolsa, desenróllela y despliéguela. La bisagra de la red tiene que encastrar de forma audible.

2. Abata los respaldos de la segunda fila de asientos hacia delante.

3. Coloque los asientos delanteros en posición vertical y encástrelos lo más cerca posible de la red de separación.

4. Enganche uno de los ganchos de sujeción de la varilla transversal superior en uno de los alojamientos del techo → fig. 1 -1-.

5. Comprima un poco ambos extremos de la varilla transversal superior y enganche el segundo gancho en el alojamiento opuesto del techo.

6. Suelte la varilla y compruebe que ambos ganchos de la red estén enganchados correctamente.

7. Enganche los ganchos inferiores en las argollas de fijación del pilar B, junto a los asientos delanteros→ fig. 1 -2-.

Tensar la red de separación

1. Tire hacia atrás de los extremos de las cintas de fijación→ fig. 1 -3- → hasta que la red quede bien tensa.

2. Si se ha modificado la posición de los asientos delanteros, compruebe de nuevo que la red esté tensa.

ADVERTENCIA

Las argollas de fijación situadas en el pilar B, junto a los asientos delanteros, no son argollas de amarre y deberán utilizarse exclusivamente para fijar la red de separación. Si se utilizan estas argollas para fijar carga, se pueden producir lesiones graves o mortales.

• Utilice las argollas de fijación situadas en el pilar B, junto a los asientos delanteros, exclusivamente para fijar la red de separación.

Desmontar la red de separación

1. Suelte las cintas de fijación de la red → fig. 1 -3- levantando las hebillas → fig. 1 -4-.

2. Desenganche los ganchos de sujeción inferiores de las argollas de fijación situadas en el pilar B, junto a los asientos delanteros → fig. 1 -2-.

3. Comprima un poco ambos extremos de la varilla transversal superior y manténgalos así hasta que haya desmontado la red.

4. Tire un poco hacia atrás de la red y retírela hacia abajo con cuidado de sus alojamientos en el techo→ fig. 1 -1-.

5. Presione el cabezal de desbloqueo de la articulación de la varilla transversal y pliegue la red.

6. Enrolle la red de separación y guárdela en su bolsa.

7. Dado el caso, levante los respaldos de la segunda fila de asientos y encástrelos.

ADVERTENCIA

En caso de un frenazo o un accidente, podrían salir lanzados objetos por el habitáculo y causar lesiones graves o mortales.

• Compruebe que la red de separación no esté dañada.
• No utilice nunca una red de separación dañada.
• Encastre en posición vertical todos los respaldos que se encuentren delante de la red de separación.
• Tras el montaje, compruebe siempre si los ganchos de sujeción de la red de separación están encastrados correctamente.
• Compruebe periódicamente que la red de separación esté tensa.
• Aunque esté montada la red de separación, fije adicionalmente todos los objetos que transporte en el maletero.
• Asegúrese de que no permanezca nadie detrás de la red de separación montada cuando el vehículo esté en movimiento.

AVISO

Si se fija la red de separación en puntos no previstos para ello, se pueden producir daños.

• Fije la red únicamente en los puntos previstos para ello.
